[主機板]如何連接5V RGB或12V RGB Cable

通過主機板可定址Gen2燈條接頭可以連接5V RGB Cable，或AURA RGB燈條接頭可以連接12V RGB Cable

目錄
一． 什麼是可定址Gen2燈條接頭或AURA RGB燈條接頭
二． 如何確認我的主機板是否可支持5V RGB或12V RGB cable
三． 如何連接5V RGB或12V RGB Cable
四． Q&A

一． 什麼是可定址Gen2燈條接頭或AURA RGB燈條接頭
（如下舉例：ROG STRIX Z790-E GAMING WIFI）

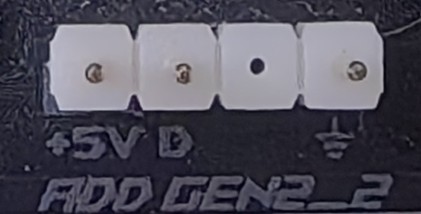

1. 什麼是可定址Gen2燈條接頭（Addressable Gen2 LED Strip Connector）
可定址Gen2 RGB燈條接頭可用於連接可定址RGB WS2812B指示燈條或基於WS2812B的指示燈條，燈條總輸出電流限制為3A（5V），最多為500顆LED燈。

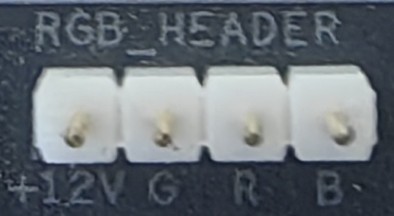

2. 什麼是AURA RGB燈條接頭
AURA RGB燈條接頭可用於連接RGB LED燈條，燈條總輸出電流限制為3A（12V）。

二． 如何確認我的主機板是否可支持5V RGB或12V RGB Cable
（如下舉例：ROG STRIX Z790-E GAMING WIFI）

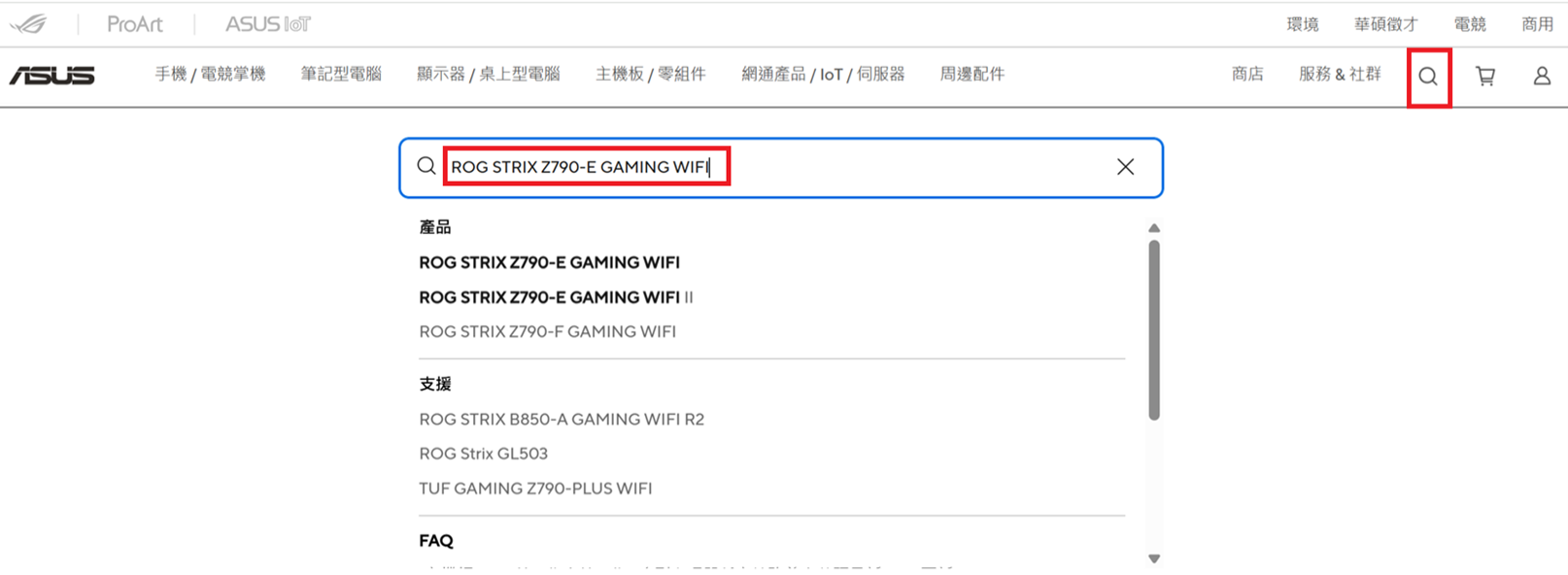

1. ASUS官網右上角點選搜索圖標，輸入您需要確認的主機板型號

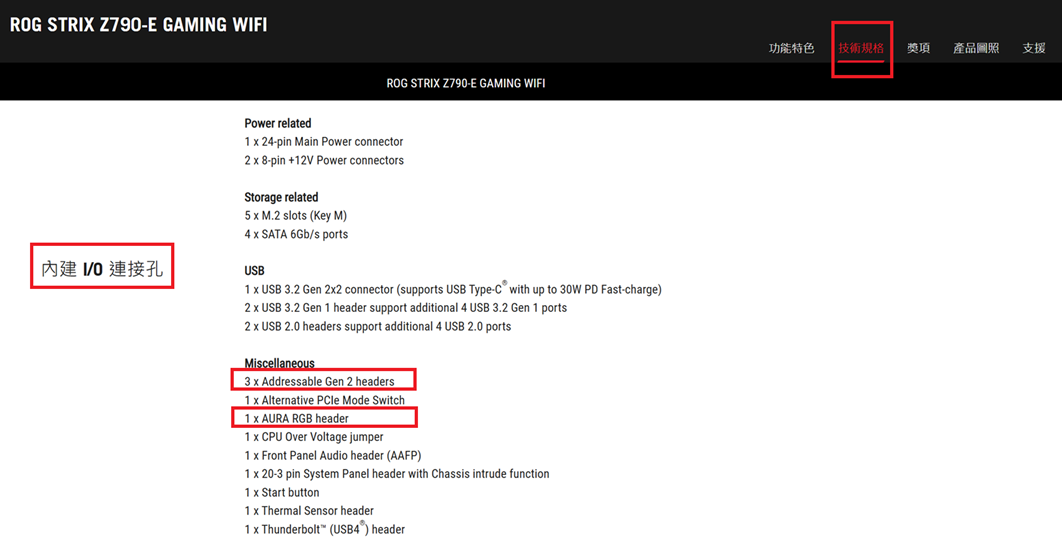

2. 點選[技術規格]，在[內建 I或O 連接孔]欄位確認是否有Addressable Gen 2 header或AURA RGB header

三． 如何連接5V RGB或12V RGB Cable

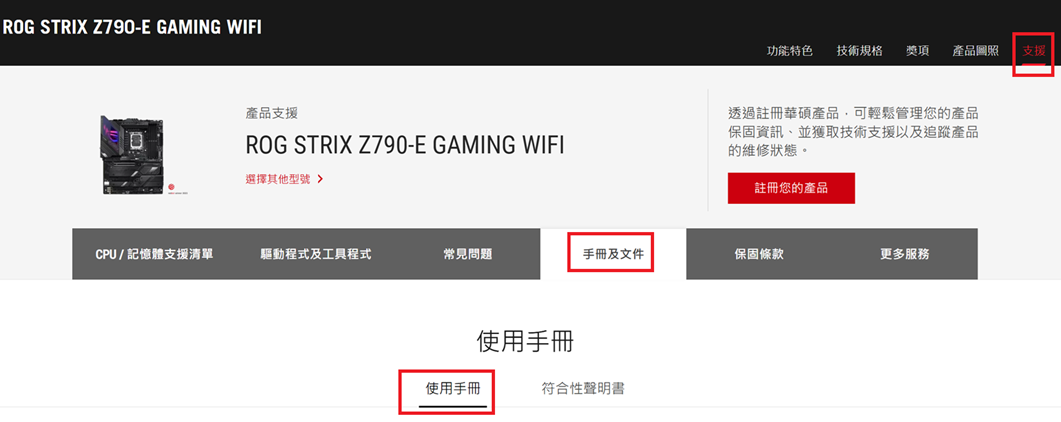

1. 按照如上步驟進入官網該型號的頁面，點選[支援]，在[手冊及文件]欄位中下載使用手冊

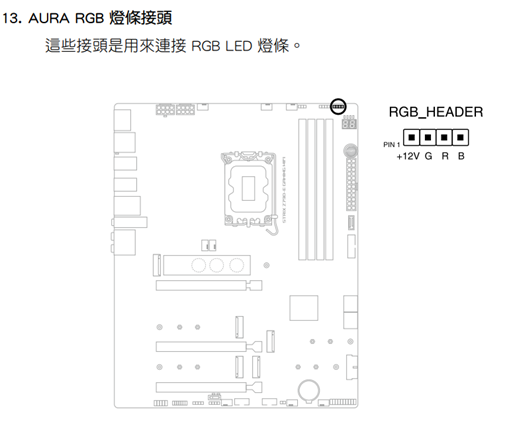

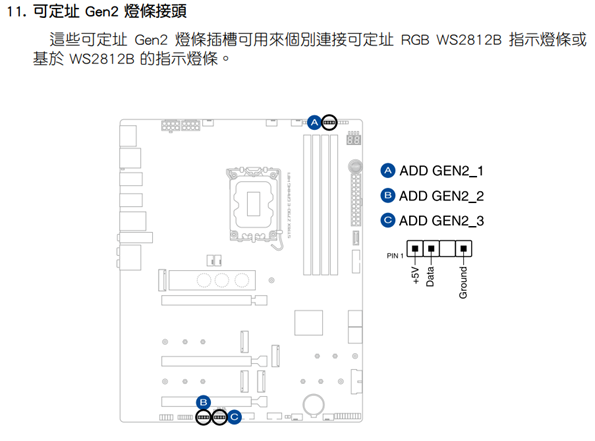

2. 查詢使用手冊，在主機板對應位置上找到可定址Gen2燈條接頭或AURA RGB燈條接頭
此型號可以支援連接三條5V RGB Cable

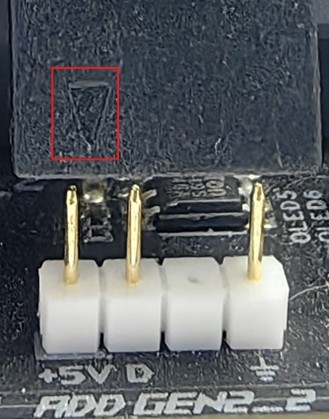

3. 將5V RGB Cable箭頭指向方向對準有+5V標記的pin腳插入

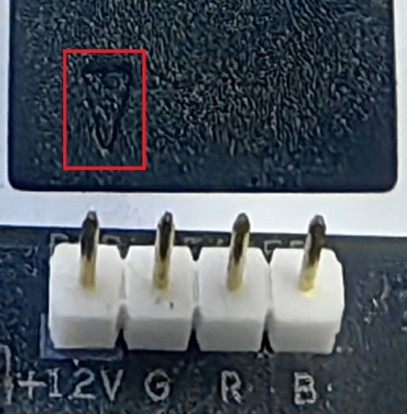

將12V RGB Cable箭頭指向方向對準有+12V標記的pin腳插入

注意：請勿將cable反插，一定要按照cable箭頭指向方向對準pin腳插入

四． Q&A
Q：如何控制5V或12V RGB Cable的燈效
A：’可以通過armoury crate中的aura sync控制5V或12V RGB Cable的燈效，請參考[ASUS Armoury Crate] Armoury Crate 常見問題
